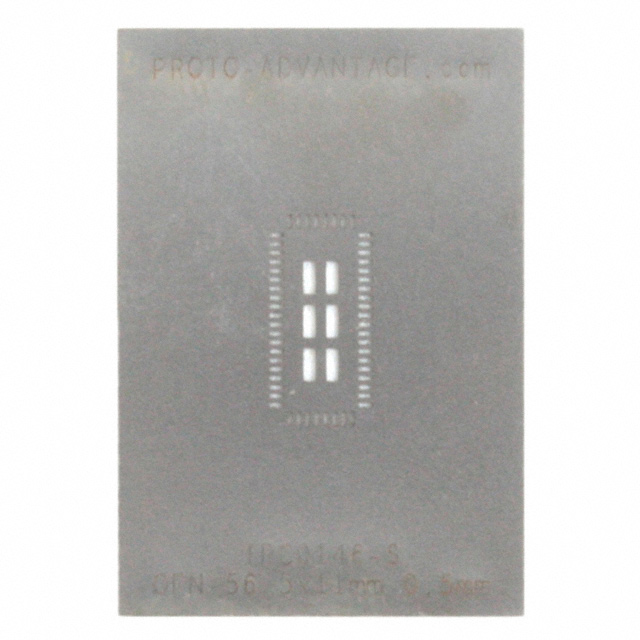

Image is for reference only , details as Specifications
IPC0146-S
| メーカー: | Chip Quik, Inc. |
|---|---|
| 対象品目: | Solder Stencils, Templates |
| データシート: | IPC0146-S |
| 説明: | QFN-56 STENCIL |
| rohs地位: | rohs化 |
| 属性 | 属性値 |
|---|---|
| メーカー | Chip Quik, Inc. |
| 対象品目 | Solder Stencils, Templates |
| タイプ | QFN/LFCSP |
| ピッチ | 0.020" (0.50mm) |
| シリーズ | Proto-Advantage IPC |
| 材料 | Stainless Steel |
| 厚さ | 0.0040" (0.102mm) |
| 部地位 | Active |
| 内面次元 | 0.433" L x 0.197" W (11.00mm x 5.00mm) |
| 外次元 | 1.300" L x 0.900" W (33.02mm x 22.86mm) |
| 熱センターパッド | 0.330" L x 0.096" W (8.38mm x 2.45mm) |
| 定員 | 56 |
